四川某单位智能会议室

四川某单位需打造一个可以“一室多用”的智能会议室，这里长12米、宽8米、高4米，常用于举行多人视频会议，兼用作12人的圆桌会议，故考虑并选用了MotiVity专业音频设备，从无纸化、中控、音响扩声三方面着手。

一、无纸化方面

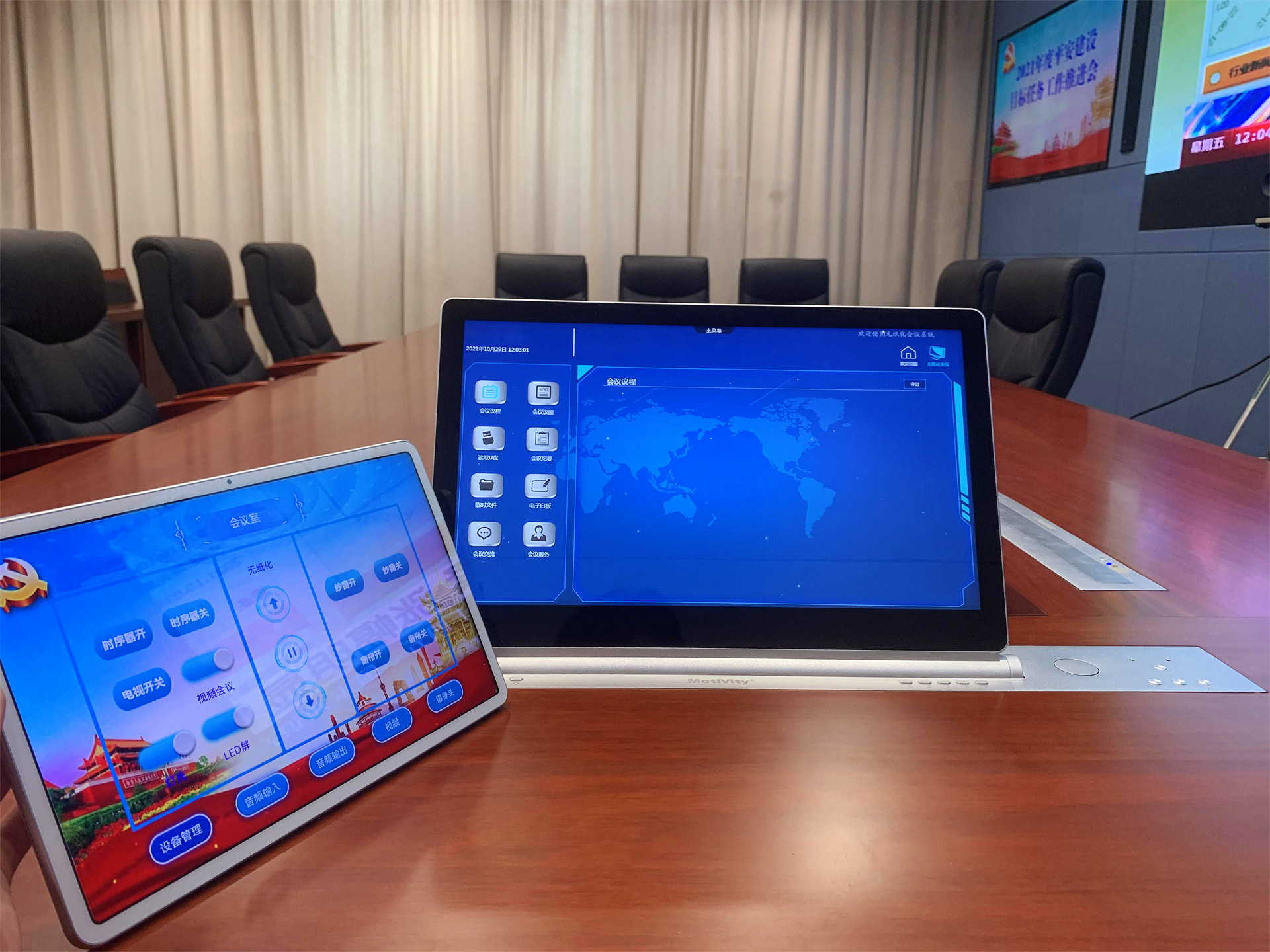

在12人的会议圆桌这里，安装了12套WZH-L2LM 15.6"嵌入升降式无纸化终端，带有电子桌牌和升降鹅颈发言话筒。它们具有铭牌显示、文件批注、同屏广播、分组广播、异步浏览、跟踪主讲、外接信号显示、临时文件、主席控制等多种强大的功能；支持一键切换到Windows桌面，将Windows或其他软件的操作界面同屏显示到其它无纸化终端和大屏幕。

一台WZH-MC2数字会议系统主机，用于12套升降鹅颈话筒发言，至多可连接128台会议单元，通过会议扩展主机至多可接入1000台会议单元；支持FIFO、NORMAL、FREE、APPLY多种会议模式。

一台WZH-VSP无纸化信号处理器（编解码器），可实现将无纸化投屏、信息共享、智能识别会场同屏广播信号等功能。当会场有同步信号时，保持实时跟踪并同步输出到输出接口；当会场无同步信号时，输出接口始终显示会议标语。

一台WZH-HOST全数字控制主机（服务器），可服务于12套无纸化终端进行信息发布、会议管理、会议文件储存等功能。

二、中控方面

 采用一台CSZ3中央控制主机对整个系统设备进行集中控制；IR(红外)分别控制两台TCL电视机；232/485控制一台DP8080处理器（对音频进行控制）、一台MX88视频矩阵（对视频信号进行切换）、两台SC802电源时序器（对扩声前级设备、后级设备、无纸化设备进行有序电源开关管理）、全部无纸化升降以及两个摄像头；RELAY（触点）控制窗帘、纱帘；CAN控制IP-10E继电器触发4路灯光和1路大屏。这里完全抛开遥控器控制的传统模式，由一台墙面嵌入式CONET-P10平板或无线华为平板全部一键控制。

三、音响扩声方面

音响扩声方面，由音源部分、处理部分、后级功率放大、扬声器组成一套扬声器系统。

（1）音源部分

使用了两套森海赛尔EW-100G G4-835-S无线手持话筒，方便流动演讲发言，高还原高清晰，抗干扰能力强，拾音距离优秀。一台WZH-MC2数字会议系统主机，用于12套升降鹅颈话筒发言，便于会议要求使用切换模式。还有桌面笔记本音源、视频终端远端输入音源及无纸化终端音源等。

（2）处理部分

使用了一台DP8080处理器，具有8路平衡输入和8路平衡输出，可扩展8路Dante输入和8路Dante输出，内置回声消除、反馈抑制、压缩、限幅、EQ，对前级和后级信号进行集中控制及处理。

（3）后级部分

使用了两只PAL83线性阵列音柱作为主扩音箱，嵌入式安装于大屏幕两边，天花安装了6只CM-6吸顶补声音箱（分两只一组，共3组），搭配3台H1功放进行扬声器功率放大。整体上既保证了现场扩声均匀度，又能与环境融为一体，视觉上显得美观大气。

 PAL83线性阵列音柱 CM-6吸顶补声音箱 H1功放
