技术参数 ：

系统类型：3单元2分频倒相式

额定功率：800 W，节目功率：1600 W，峰值功率：3200 W

标称阻抗：4 Ω

标称灵敏度（1W@1m）：107 dB

最大声压级（Pmax@1m）：136dB@800w(139dB@1600w)

频率带宽：50Hz—18KHz

标称指向性（-6dB）：100°（H）×5°（V）（注：线阵列垂直覆盖角度根据阵列的度和曲率不同而变化）

可调角度：0°～ 7 °，单位调整角度1 °

建议组阵数目：≥4只

额定并联数目：≤1只

换能器配置：低频驱动器 12″（300mm单元75 mm音圈）×2

            高频驱动器  3″（75mm音圈）×1

高频波导号角  1.5″（38 mm喉口）×1

分频模式：被动式

模块化阵列式安装设计，阵列特性效应取决于安装长度。

满足线性声源柱面波扩声特性（距离每增加一倍，声压级衰减3dB)

中低频阵列耦合技术，低频下潜延展能力更强。

中低频相位校准技术，频带衔接自然。

采用LICC低阻抗补偿式功率分频器 消除高低音之间相位漂移问题 提供优秀的瞬态响应

本系列低频扬声器均采用CCT技术 可将低音单元的模态失真降低74% 极大改善大口径低音单元的中频特性

采用固定式插销设计，避免产品在多次安装过程中，造成插销遗失的情况，影响下次使用，并增加使用成本。

前后部连接件在没使用时将隐藏在吊挂装置内，避免产品在运输过程中的碰撞对安装组件造成损伤，影响安装精度并保证使用的安全性。

正反左右对称的前网罩，确保各种安装方式都保持外观的一致性。

符合人体工程学的镂空式运输把手，在提供安装便利的同时改善音箱内的声学环境。

为M系列独立研发的Linkwitz滤波分频电路，提供了主动的电子分频级的高中频衔接，同时免去客户后期分频调试的麻烦。

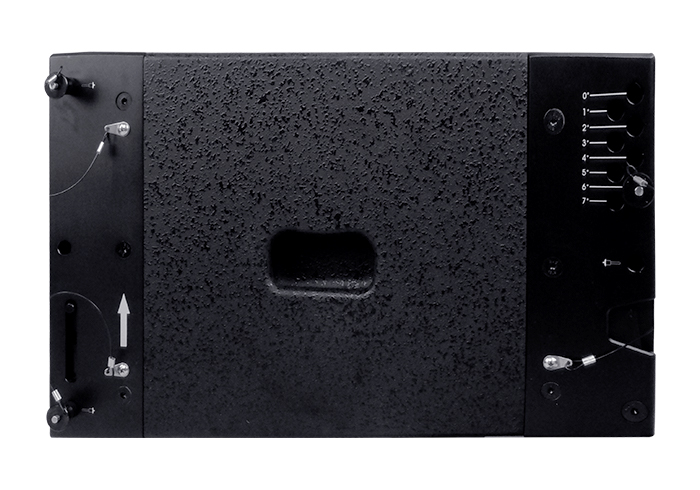

9个带精确刻度的插销孔，为安装提供精确的角度调整方案。

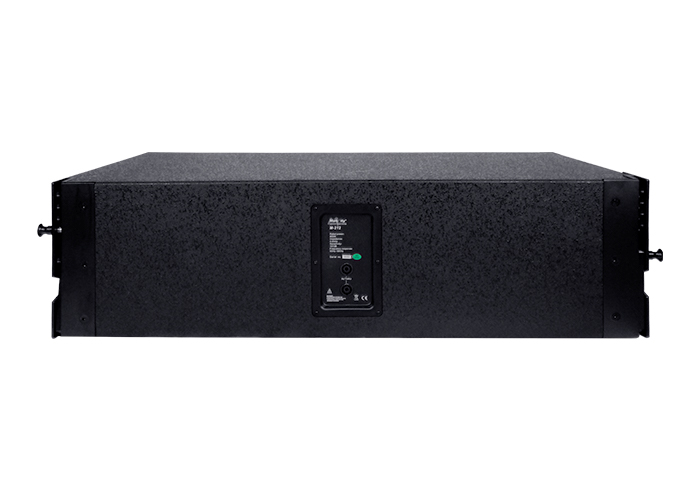

连接器： SPEAKON NL4×2  PIN1+/2+POS.  PIN1-/2-NEG.

箱体材质：18mm（0.7″）桦木夹板

吊挂硬件：专业可调角度吊件

颜色：  默认为黑色水性环保喷涂 可按要求订制其他颜色

箱体尺寸（H×W×D）：360mm×1024mm×545mm

重量(每只) ：48kg

参考应用领域：小型户外演出扩声、剧院、礼堂主扩声
